Intelligentes I/O-Modul mit Modbus. Fernsteuerungs- und Überwachungslösung mit 8 Relaisausgängen, 4 Digital- und 4 Analogeingängen.
SmartIO Modbus 8R4D4A ist ein intelligentes I/O-Modul für Fernsteuerung und Überwachung in industriellen Automatisierungssystemen. Über Modbus RTU fügt es sich einfach in bestehende Systeme ein; mit 8 Relaisausgängen schalten Sie Lasten, mit 4 Digital- und 4 Analogeingängen überwachen Sie Systemparameter.
8 × 10-A-SPDT-Relaisausgänge, Schalten ohmscher und induktiver AC-/DC-Lasten
4 × 24-VDC-Digitaleingänge, NPN-/PNP-Sensoren
4 × 0–30-V-Analogeingänge, 16-Bit-Auflösung, ±0,1 % FS Genauigkeit
Modbus RTU über RS485
Kompakte Bauform, einfache Schaltschrankmontage auf 35-mm-Hutschiene
Legen wir die passende Konfiguration für Ihr Projekt gemeinsam mit unserem Engineering-Team fest.

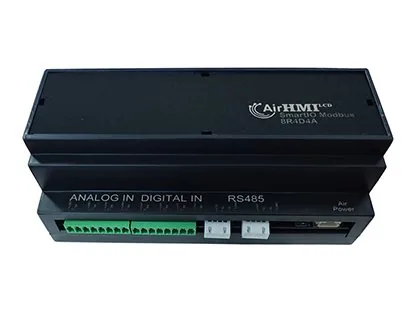

Das SmartIO Modbus 8R4D4A ist ein intelligentes I/O-Modul mit 8 Relaisausgängen, 4 Digital- und 4 Analogeingängen, gesteuert per Modbus RTU über RS485.
Es gibt 8 SPDT-Relaisausgänge. Jeder Kontakt schaltet 10 A bei 250 VAC oder 30 VDC; ohmsche und induktive AC- und DC-Lasten können geschaltet werden.
Die 4 Digitaleingänge arbeiten mit 24 VDC, unterstützen NPN- und PNP-Sensoren und reagieren in weniger als 10 ms. Die 4 Analogeingänge messen 0–30 V mit 16 Bit Auflösung und ±0,1 % Genauigkeit vom Endwert.
Das Modul wird mit 24 VDC (±20 %) versorgt und nimmt bei abgeschalteten Relais 3 W, bei allen aktiven Relais 12 W auf. Es ist verpolungsgeschützt und wird auf eine 35-mm-Hutschiene montiert.
Das Modul wird an die RS485-(Modbus-)Leitung eines AirHMI-Displays oder Panel-PCs angeschlossen; die Relais werden über die Bedienoberfläche geschaltet und die Eingänge am Display überwacht. Es funktioniert auch mit jeder SPS oder jedem PC als Modbus-RTU-Master.
